Descrizione

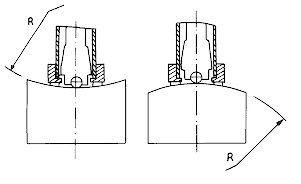

Gli anelli di supporto servono per utilizzare i durometri a rimbalzo all' interno o all' esterno di cilindri o parti sferiche.
Caratteristiche tecniche:

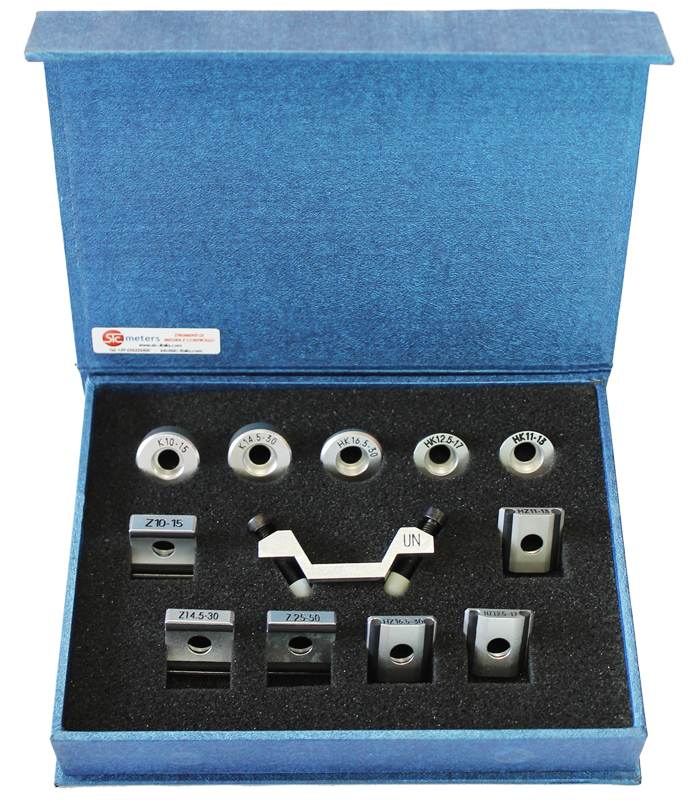

No | Tipo | Schizzo | Note |
1 | Z10-15 | Per superficie cilindrica convessaR10÷R15 | |
2 | Z14.5-30 | Per superficie cilindrica convessaR14.5÷R30 | |
3 | Z25-50 | Per superficie cilindrica convessaR25÷R50 | |
4 | HZ11-13 | Per superficie cilindrica concava R11÷R13 | |
5 | HZ12.5-17 | Per superficie cilindrica concava R12.5÷R17 | |
6 | HZ16.5-30 | Per superficie cilindrica concava R16.5÷R30 | |
7 | K10-15 | Per superficie sferica convessa SR10÷SR15 | |
8 | K14.5-30 | Per superficie sferica convessa SR14.5÷SR30 | |
9 | HK11-13 | Per superficie sferica concava SR11~SR13 | |
10 | HK12.5-17 | Per superficie sferica concava SR12.5÷SR17 | |
11 | HK16.5-30 | Per superficie sferica concava SR16.5÷SR30 | |
12 | UN | Per superfici cilindriche convesse, raggio regolabile |
